美国Ashland Gafchromic™ EBT4 放射治疗胶片

与Film QA Pro™软件(Gafchromic™胶片判读软件)配合使用时，这些胶片可提供完整、准确的剂量测量结果。即时生成的高分辨率图像确保了数据的完整性，从而增强了物理学家和患者的信心和安心感。

美国Ashland Gafchromic™ EBT4 放射治疗胶片产品简介：

Gafchromic™ EBT4 是专门为电离辐射吸收剂量测量而设计的胶片，旨在为放射治疗应用提供快速、高度准确的测量，特别适用于高能光子。该胶片在0.2 ~ 10Gy的动态剂量范围内使用性能表现良好，适用于IMRT、VMAT和近距离治疗等多用应用。测量剂量显著大于10 Gy的剂量优选EBT-XD或MD-V3，而HD-V2适用于更高剂量的测量。

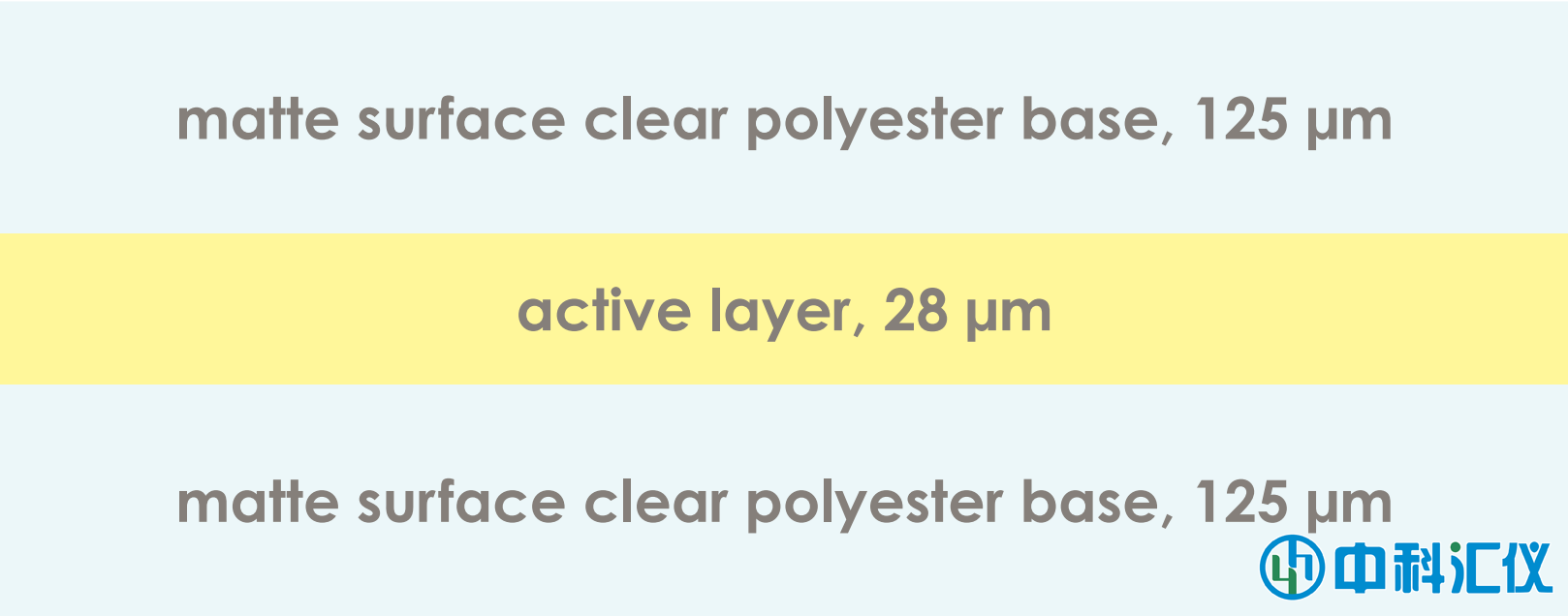

EBT4 胶片是由三层结构组成的三明治结构，中间是 28μm厚的活性层 ，上下各一层125 μm的哑光聚酯衬底。活性层包含活性物质，标记颜料，稳定剂和其他使胶片具有能量独立性的物质。不同批次胶片的活性层厚度会有微小的差异。

EBT4加入黄色标记颜料, 配合RGB胶片扫描仪和FilmQAPro™软件使用，使多通道剂量分析流程优化。

美国Ashland Gafchromic™ EBT4 放射治疗胶片主要技术特性:

• 剂量范围：0.2 Gy to 10 Gy, 适用于IMRT 和VMAT

• 实时显影，无需洗片

• 能量依赖性：从 100 keV 到 MV 范围，响应差异接近组织等效剂量

• 近组织等效

• 高空间分辨率：可分辨小至 25 μm 或更小的特征采用专有新技术

• 在活性层中加入标记染料的专利新技术

——可通过多通道剂量测定法校正非均匀性

——降低紫外/可见光敏感性

• 在高达60°C的温度下稳定

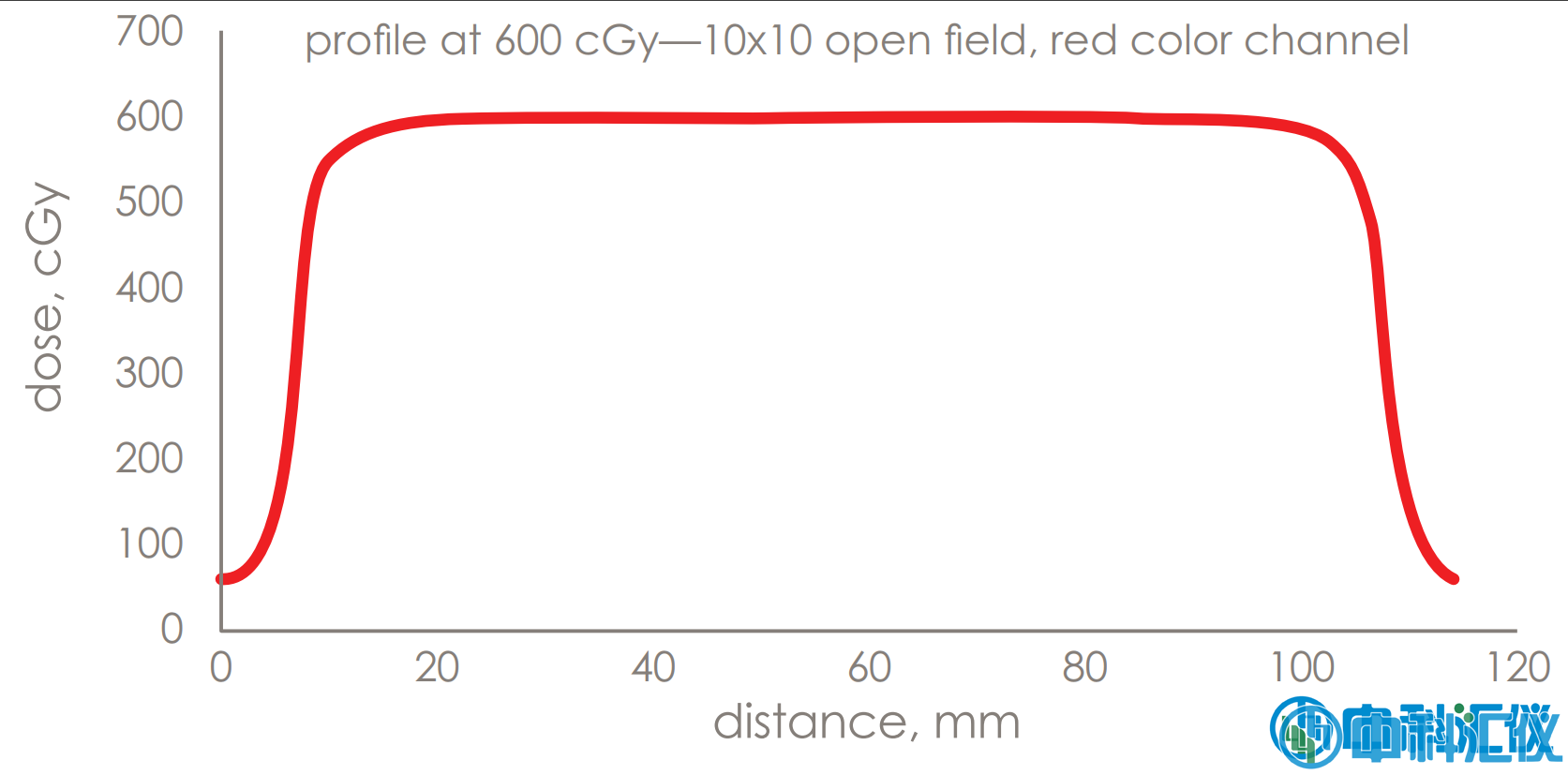

图1: 改进的信噪比降低了剂量测量的不确定性，以获得更好的剂量测量结果

美国Ashland Gafchromic™ EBT4 放射治疗胶片性能数据及用户使用指南：

和其他gafchromic™ 胶片一样, EBT4 剂量测定胶片可以在室内光线条件下进行短时间处理，不会有显著影响。然而，不建议将胶片暴露在室内光线条件下数小时，胶片在不使用时，应该避光保存。 当EBT4 胶片中的活性成分在辐射中曝光，会形成一种蓝色聚合物，其对光波中633 nm光波吸收良好。

建议Gafchromic™ EBT4 剂量测定胶片搭配48位(每个通道16位)平板彩色扫描仪使用。型号为EPSON Expression12000XL 以及停产的11000XL和10000XL图片扫描仪。这些都是彩色扫描仪，有红、绿、蓝三个通道(每个通道16位)，并且这几个型号扫描幅面大。

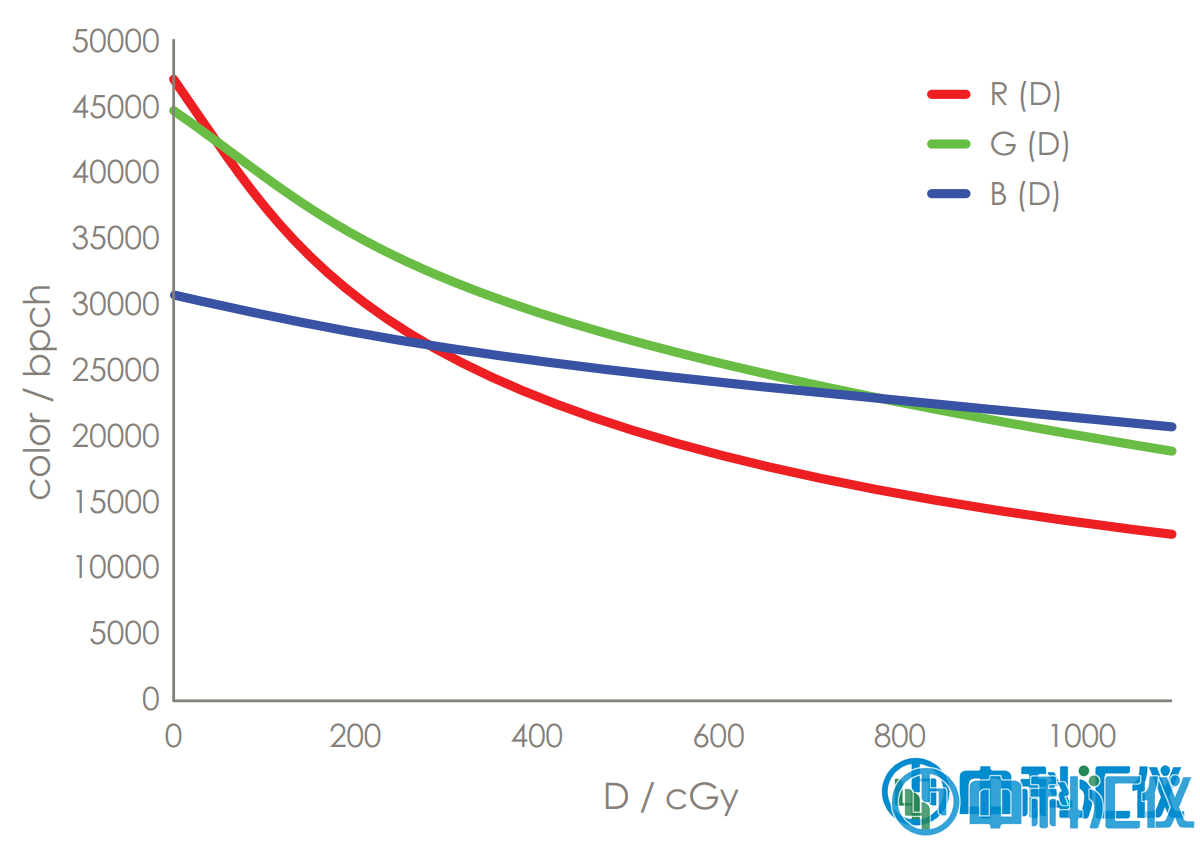

图 2 显示了 EBT4 胶片在 Epson 12000/10000/11000XL 扫描仪上的典型剂量响应曲线。我们建议将校准曲线拟合为具有以下形式的函数：

dX(D) = a + b/(D-c)

其中 dX(D) 表示剂量为 D 时扫描仪通道 X 中胶片的吸光度，a、b、c 为待拟合的方程参数。

此类函数的优点是：

• 便于相互转换：用剂量值来得出光密度或者通过光密度得到剂量值

• 由于胶片光密度随曝光剂量增加而增加，当剂量到达胶片饱和剂量时，光密度趋于定值。这个函数的变化和胶片光密度随曝光剂量的变化一致。而多项式函数在其拟合数据以外，不能很好匹配胶片的变化。

• 由于该函数很好地匹配胶片变化，所以我们需要很少的刻度点就可以决定刻度曲线，更少的刻度点意味着节省时间和胶片：一般只需要6–8个点(包括未曝光胶片)来完成刻度流程。

图2：Gafchromic™ EBT4 典型剂量响应曲线
