法国MADE Gas Tracker2 地下燃气PE管线定位仪

GasTracker是一款专门用于追踪和识别埋地PE燃气管道的定位仪。 GasTracker仪器基于发射一个经调试的合成声波，利用其传递特性，结合特制应用程序的传感器及信号分析软件， 在地面对埋地PE燃气管道的位置及走向进行定位。

法国MADE Gas Tracker2 地下燃气PE管线定位仪产品简介：

GAS TRACKER 2 是一款用于定位和识别埋地塑料燃气管道的仪器。它能够从地面确定埋地塑料管道的位置和方向。目前，人们通常使用过时的地图来定位现有的燃气管道。该仪器的研发旨在提供一种更便捷、更有效的管道定位方法，从而节省时间和成本。

通常，要寻找到埋地的燃气管道需要查找有关资料或现场探测，而对广泛使用非金属材质的燃气管道探测一直是一个技术难题;GasTracker的出现，为我们提供了一种更简单有效、节省时间和工作成本的探测方式。十年前，GasTracker在法国研制成功，产品经由法国GDF集团 (GDF)测试验证;目前，这款具有国际专利的独特信号加载方式设备，已经在全球各大洲被众多用户接受、使用。

法国MADE Gas Tracker2 地下燃气PE管线定位仪工作原理：

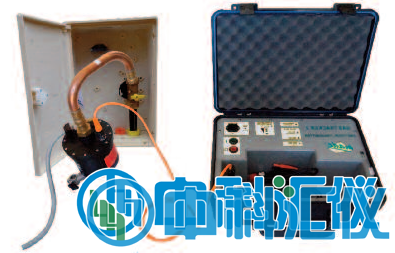

配置谐振器的发射机通过管道构件向管道发射一个经调制的合成声波，使管道内的燃气产生振动，在这个过程中管道也产生频率一致的震动，并通过填埋介质传送到地面。 GasTracker发射机的操作简单，只需开(ON)、关(OFF)2个操作。

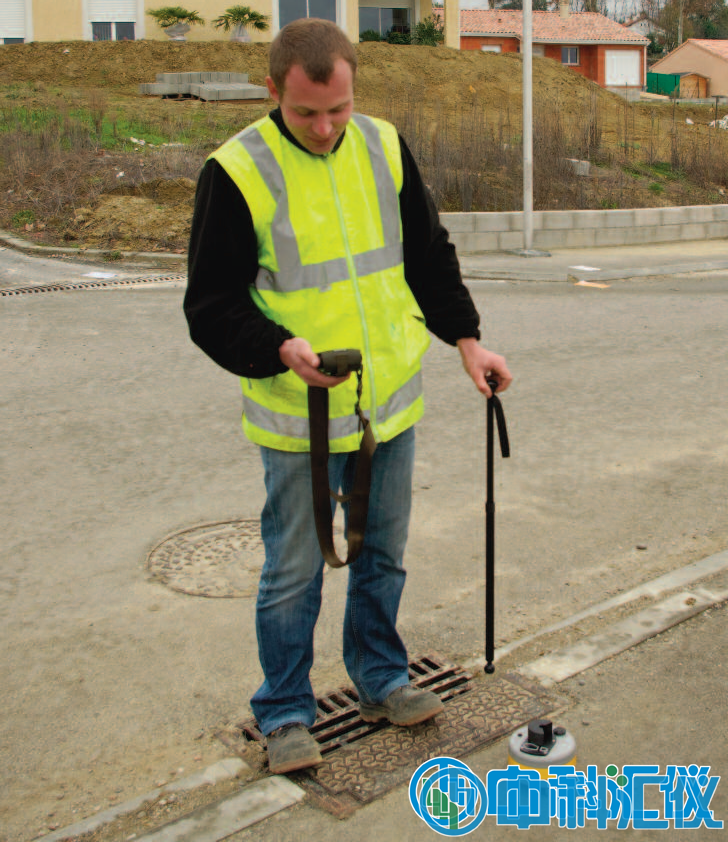

The GasTracker接收机的使用：将高增益拾音器放在地面并连接接收机，根据接收的信号强度，调整拾音器的位置，判断管道的走向及位置结果。

接收机有2种模式：

Prelocate(预定位)—快速判断管道埋设的范围

Pin-point(准确定位)—准确定位管道的位置及走向

独特的滤波设计，使GasTracker可以在普遍存在城市环境噪音干扰环境下正常工作。

接收机的特征：

• 适用恶劣工况的坚固外壳

• 高防护等级的军用连接器

• 高清晰度显示屏

• 直观简洁的操作界面

• 大容量电池组

• 独立的操作按键

使用GasTracker PE燃气管道定位仪的常见问题及设备的适用范围：

1、GasTracker探测的精度能否满足开挖及抢修工作的要求?

探测精度可以满足实际工作需求。采用Pin-point模式，在地面确定信号蕞强点的位置，在管道的通过区域反复探测，分别确定多个信号蕞强点的位置，其连线就是埋地管道位置的地面投影，可以将管道位置控制在一个很小的范围内，再方便、安全的进行开挖工作。

2、GasTracker是否能满足管道探测、定位所有的需求?

不是。GasTracker只是各类管道探测工作设备中的一种，但它是定位PE燃气管道的有效工具。例如：GasTracker与雷达技术存在互补性，一般情况下雷达在粘土地质上探测时会变得很困难，但这却是 GasTracker理想的工作条件。

3、GasTracker能否用于管沟内布设的管道的探测?

不适用。GasTracker需要密实的土壤将信号传送到地面。如果是在管道在管沟内，信号将很快衰减，因此仅能在很短距离内对管道进行追踪定位;GasTracker无法对金属管道进行探测。

4、发射机连接燃气管道的表箱发射信号有安全隐患吗?

不会。GasTracker的发射机是经过专业设计及检验，可以安全的连接燃气表箱进行作业。

5、在加载信号的时候需要断开客户的燃气表箱吗?

是的。发射机连接谐振器再接到燃气表箱时需要断开一段时间，但由于探测定位和准准定位作业的时间段，不会给用户带来大的影响。

6、仪器的防护等级

GasTracker的防护等级为IP65(级别)，可以在下雨的 情况下使用。

7、加载一次信号的蕞长探测距离与管道埋设区域的土壤密实情况有关，相对理想的情况下，一次加载信号的探测距离可以达到500米(双向)。

8、临近的管道是否也会对GasTracker加载的信号有反应?

不会，GasTracker使用调制的声波，因此只对谐振器相连的输送介质为气体的管道产生作用，避免了误判断。

9、工作时对管网的运行压力条件的要求：

GasTracker可以在正常工作压力的PE燃气管网(通常约7 bars(100psi))正常使用，对于更高压力的管道虽已 进行过众多的试验及测试，但无法有效的保证效果;建议不要在管道压力大于11 bars (165 psi)的情况下使用。
