德国Narda纳达 HP-01 磁场分析仪

HP-01 是一款用于测量频率达 1000Hz 的静态磁场和时变磁场的仪器。其主要的应用是对高静态磁场进行测量，以保证场强覆盖区域内的人身安全。

德国Narda纳达 HP-01 磁场分析仪产品特点：

• 依据现有标准和法规如 Directive2013/35/EU 对工作场所进行磁场曝露评估

• 支持选频和宽带测量，频率范围 0 Hz -1000 Hz

• 三轴霍尔探头各向同性测量

• 超宽的测量范围 10 µT - 10 T(动态范围 120 dB)

• FFT 频谱分析和时域响应显示

• 窄带滤波器用于 0 Hz - 1 Hz 频段标准合规测量

• 光纤连接 PC 远程控制，或连接 NBM-550

德国Narda纳达 HP-01 磁场分析仪产品应用：

HP-01 是一款用于测量频率达 1000Hz 的静态磁场和时变磁场的仪器。其主要的应用是对高静态磁场进行测量，以保证场强覆盖区域内的人身安全。由于间接效应，例如施加于铁磁物体的磁力，会带来一定的风险。因此，飞行物体(射弹效应)、施加于无源植入物的磁力或者有源植入物的功能损伤等都会产生一定的危害。这些都需要进行识别并阻隔其影响。除此之外，直接效应也会产生风险，例如当人体在磁通量密度非常高的磁场中移动时会刺激感觉细胞和神经细胞。在 ICNIRP 导则和欧洲标准 Directive 2013/35/EU 以及其他的标准中都对曝露限值进行了规定。依据危害的来源，干预水平从相对低的值(如对有源植入物的影响为 0.5mT)到较高的几特斯拉(T)。

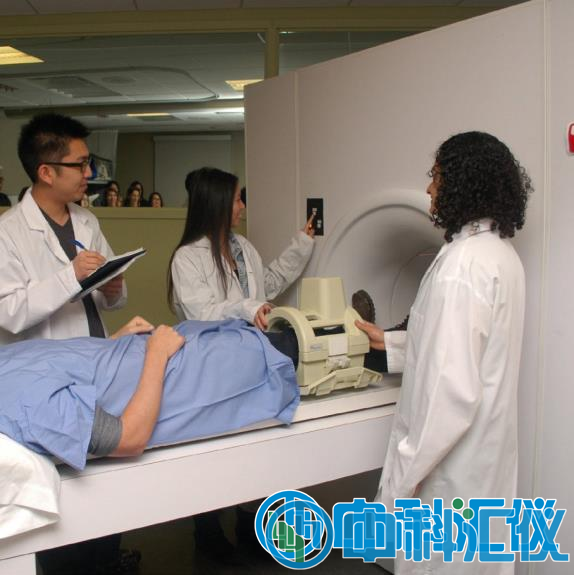

图 1：核磁共振设备(MRT)会产生特别强的静态磁

产生强磁场的典型应用领域：

• 核磁共振设备(MRT)

• 磁共振波谱(MRS)

• 强永磁体的使用和生产应用，如电磁起重机

• 直流(DC)发电机，特别是超导应用

• 直流(DC)电机，如铁路应用

• 涉及电动车的应用

• 大型工业电磁搅拌器

• 氯和铝生产中的电解应用

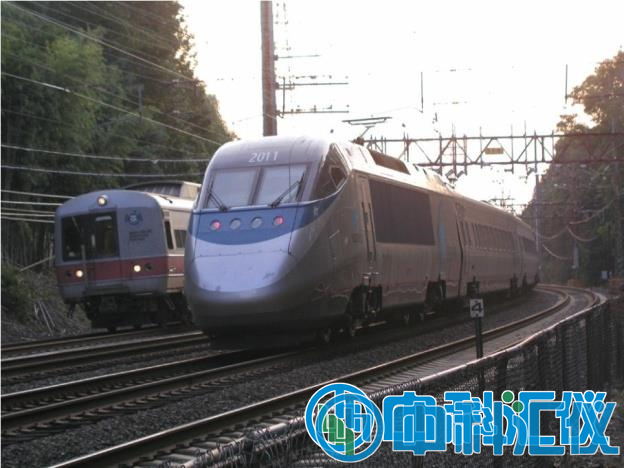

图 2：直流(DC)驱动的铁路也会产生静态磁场

德国Narda纳达 HP-01 磁场分析仪产品功能：

导则和标准中规定的暴露限值和干预水平包括了数量广泛的值。这通常意味着需要使用几个不同的测量探头以便达到必要的测量动态范围。HP01 内置有霍尔效应传感器，其总的动态范围非常宽，范围从 10µT 到 10T 以上，因此 HP-01 可以非常容易地覆盖所有这些应用，而不需要额外的其他探头。所有传感器在探头顶端采用正交方式排列，保证了三个空间轴都能够进行捕获，实现各向同性(全向)测量。这些传感器位于探头顶端以下 7mm 处，并通过明显的凹槽进行清晰的标示。

HP-01 不仅仅是一个磁场探头，还包括了功能强大的 FFT 分析仪功能，可以在时域和频域对信号进行信号分析。其快速的信号处理能力支持对频谱进行详细的高精度的实时分析。结果可以显示为实时频谱、时频图或者三维的瀑布图。

“DC – 1 Hz”模式是进一步的非常独特的功能，特别适用于依据人体安全标准进行合规测量。静态场和可变场的限值在频率至 1 Hz 的范围通常都进行了严格规定。HP-01 使用一个有限脉冲响应(FIR)滤波器用于获取这些频率分量。为了揭示是否符合限值规定，对 0Hz 至 1Hz 频率范围以高采样率进行测量并给出对应的宽带结果。如果需要，对 1Hz 以下的频率也可以进行更广泛的分析，例如在时域显示瞬时值结果，而这是 FFT 分析无法实现的。

HP-01 利用 HP01-TS 软件可以进行操作使用，软件兼容所有基于 Microsoft Windows ®的PC，适用于 Windows 7 或以上版本。通过光纤和 USB 转换器与 PC 连接，因此在 10m 安全距离外就可以对 HP-01 进行控制测量。仪器选件可以提供长 50m 的光纤。此外，也可以使用 NBM550 主机进行控制测量和显示(如图 4 所示)。

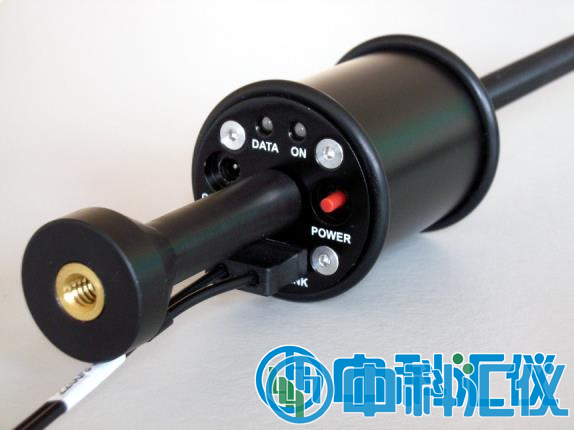

图 3：HP-01 三脚架安装接口

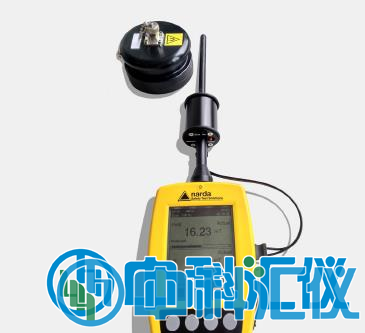

图 4：连接 NBM-550 测量永磁体

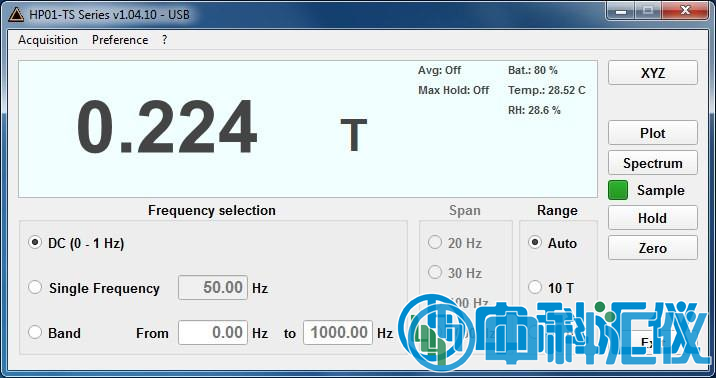

图 5：显示测量参数和结果的主界面

使用 PC 测量：

HP01-TS PC 软件的图形用户界面设计非常人性化，使用非常方便。程序启动后即进入操作主界面(如图 5 所示)，一些主要的设置如测量范围和频率范围都可以在主界面直接进行操作。显示区域持续显示磁通量密度测量的数值结果，如果需要也可以分别显示三个轴向的测量值。点击“调零”按钮可以触发调零功能，该功能可以将测量不确定度降到蕞低。为此，探头顶端需要放入提供的零场强腔管内，以隔绝地球磁场或其他磁场的影响。三个不同的模式可以对静态场(DC-1Hz)、任一单个频率或频率限定的频带积分的频率范围进行选择。

除了直接以数字显示测量值以外，也可以使用图形评估和显示磁通量密度的时间响应。三个空间轴每一个轴向的 RMS 值和全向总值的时间响应都 可以使用图形显示。恒定正弦波信号呈现为一条连续的水平线。在“DC - 1 Hz”模式，显示的是瞬时值而不是 RMS 值，即一个正弦波信号也呈现为一个正弦波(如图 6 所示)。这意味着即使低于 1Hz 的信号的频率和幅度分量也都可以显示。

FFT 分析描述了信号幅度在频率上的分布(如图 7 所示)。三个轴向各自的频谱以及全向的总值频谱都可以显示，通过选择合适的“带宽”(SPAN)可以显示四种不同频率范围的频谱。支持标记功能，两个标记可用于简化结果评估。也可以通过图形显示频谱随时间的变化，例如三维瀑布图(如图 8 所示)。

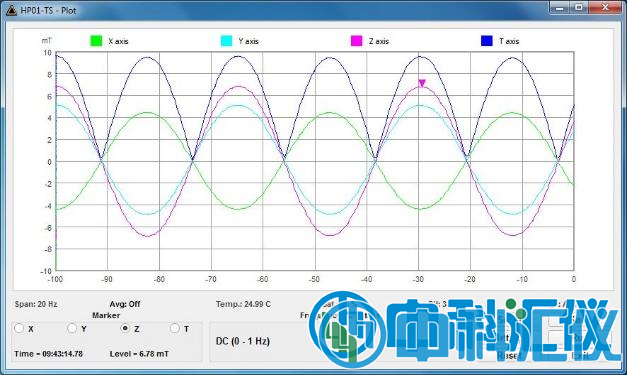

图 6：DC-1Hz 操作模式 1Hz 以下范围的正弦波信号的时域波形

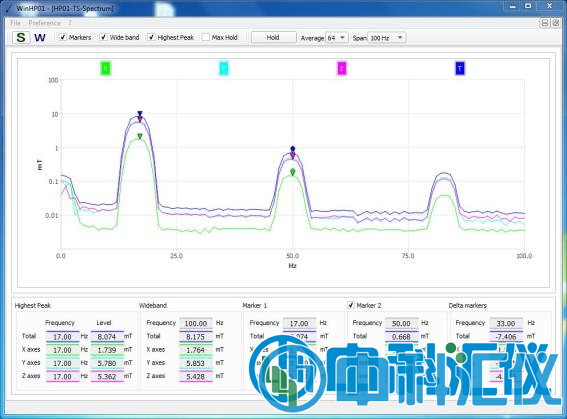

图 7：FFT 分析 - 幅度谱显示

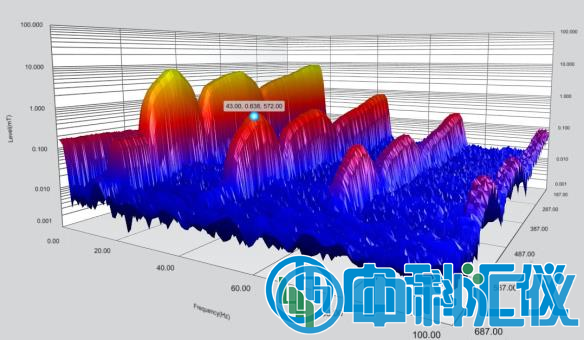

图 8：FFT 分析 - 三维瀑布频谱图显示

订购信息：

HP-01 磁场测量仪套装 DC-1kHz 包含(2405/101)：

• HP-01 基本单元

• 零高斯腔管

• AC/DC 电池充电器

• 光纤，双工(1000 m)RP-02，10 m

• 光纤，双工(1000 m)RP-02，25 cm

• 光纤/USB 转换器，RP-02/USB

• 圆锥形支架

• HP-01 / NBM 适配器

• 软件光盘，包含用户操作手册

• 校准证书

• 保护箱

可选附件：

• 三角支架，非导电，1.65m ，配便携保护包 2244/90.31

• 三角支架延长杆，0.50m，非导电性 2244/90.45

• 光纤，双工(1000m)RP-02，2m 2260/91.02

• 光纤，双工(1000m)RP-02，5m 2260/91.09

• 光纤，双工(1000m)RP-02，20m 2260/91.03

• 光纤，双工(1000m)RP-02，50m 2260/91.04
