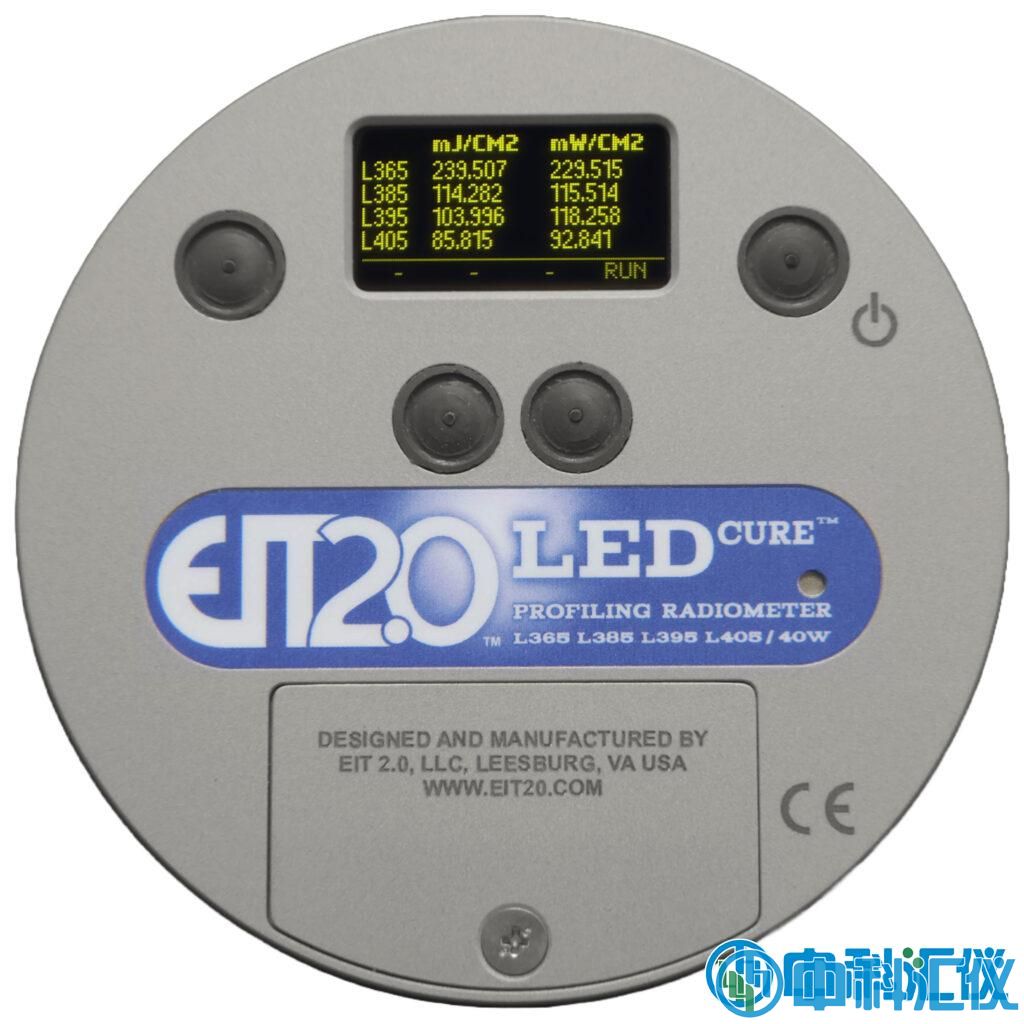

美国EIT LEDCure® 四频段分析仪

LEDCure Profiler 四波段分析仪专为 LED 光源制造商、配方师、研发实验室和现场服务技术人员而开发，他们经常会遇到不同波长的 LED(365、385、395 和 405 nm)，并希望在目标波段内获得测量结果。

美国EIT LEDCure® 四频段分析仪产品简介：

一款仪器，两种选择

LEDCure Profiler 和 LEDCure Profiler Four Band 辐射计具备以下特点：

• 简单易用的一键式操作，适用于生产或实验室环境，所有数值均可在显示屏上查看

• 具备曲线分析(Profiling)功能，适用于实验室、研发、现场服务及故障排查工作

显示功能选项

• 显示功能选项可在屏幕上呈现各项数据(W/cm²、J/cm² 及低分辨率辐照度曲线)

• 单键操作，便于在生产线上使用

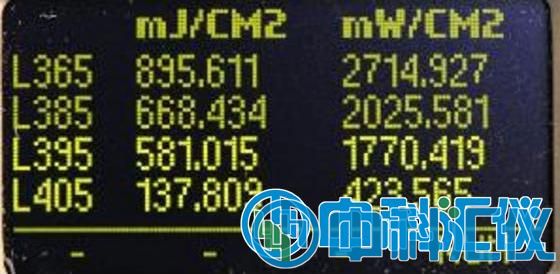

显示屏展示辐照度值、能量密度值以及来自三个 LED 阵列的辐照度曲线

曲线分析型(Profiler Option)

• 该配置可将数据(包括辐照度曲线)传输至计算机

• 配合 EIT 的 UV PowerView Software® III 软件，可对不同变量进行深入分析、比对与评估

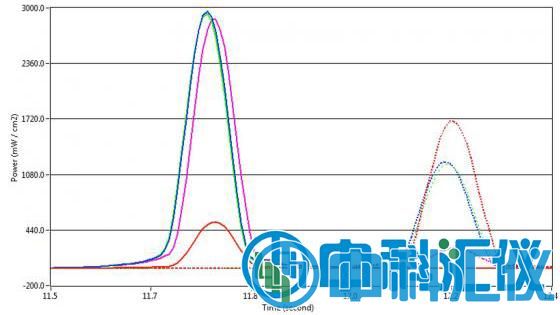

将多条辐照度曲线叠加显示，以便分析两个不同 LED 阵列之间的差异(如功率、速度等)

美国EIT LEDCure® 四频段分析仪产品特点：

• LEDCure Profiler 是一款集成了EIT 2.0 LLC 全部四种L 波段(L-365、L-385、L-395、L-405)的 LED 固化仪，动态测量范围达 40 W/cm²

• 目标用户(研发人员、现场服务技术人员、供应商、配方师)经常使用不同类型的LED。

• 显示数值和辐照度曲线以128 Hz的有效采样率传输至 UV PowerView® III

• 涵盖 EIT 的四个 L 波段，并采用专利的“总测量光学响应”(TMOR)技术，确保 UV LED 测量的准确性、可重复性和绝队量值精度

• 操作简便，显示屏可同时呈现各 L 波段的辐照度(W/cm²)和能量密度(J/cm²)数值，以及低分辨率的辐照度分布曲线

LEDCure Profiler 四波段 EIT L-Band(L-波段)的使用：

• 四波段 LEDCure 允许使用单一仪器准确、便捷地测量不同类型的 LED

• 每个 EIT L-Band 均为窄带，其半峰全宽(FWHM)响应为 52 nm ± 2 nm

○ L-Band 响应范围：L-365：340–392 nm;L-385：360–412 nm;L-395：370–422 nm;L-405：380–432 nm

• 窄带 L-Band 设计使 EIT 能够实现蕞佳仪器性能，这得益于：

○ 我们拥有专利的 TMOR 技术，该技术将仪器响应中的所有光学元件纳入考量

○ 针对每种 LED 类型，在预期中心波长(CWL)峰值 ± 5 nm 范围内保持平坦的响应度

○ 针对各自的 LED 类型对每个 L-Band 进行校准：例如，L-365 波段针对 365 nm LED 进行校准，依此类推

• 来自 365 nm LED 的能量也会在相邻的 L-Band(385、395)中被记录，如下图所示

• 使用 LEDCure Profiler 四波段设备时，务必仅读取与光源类型相匹配的 EIT L-Band 数值，切勿将各 L-Band 数值相加来计算“LED 总能量”

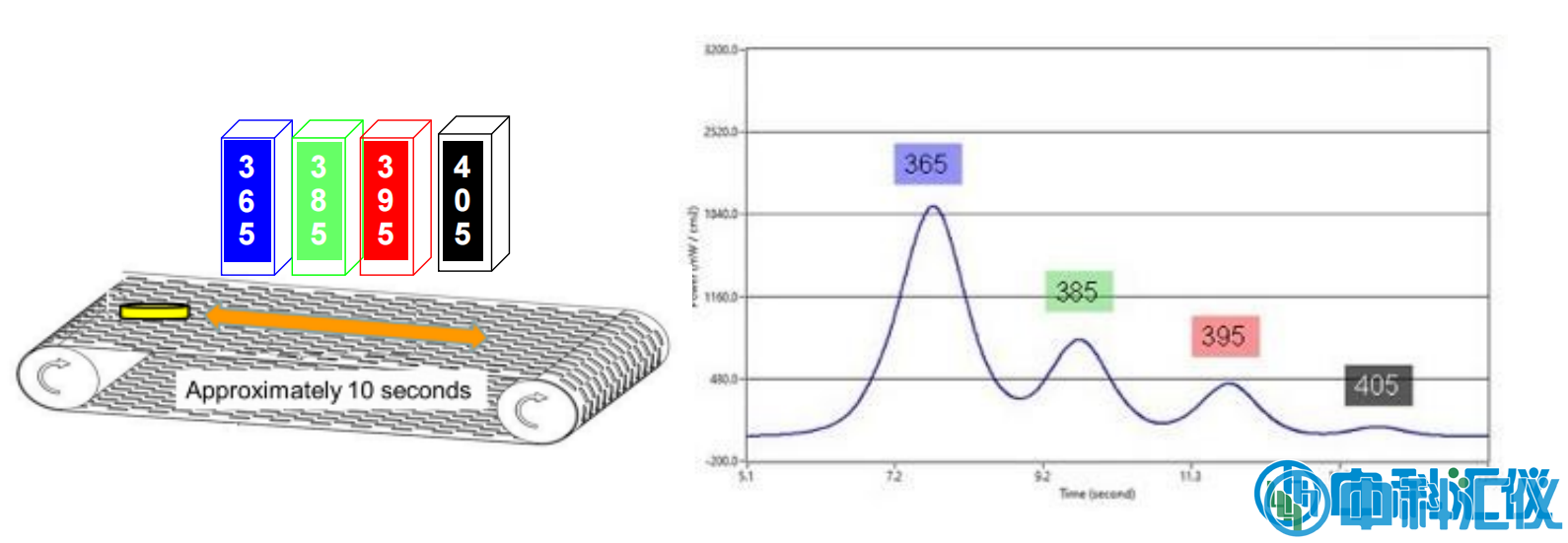

左图：实验装置，传送带上放置了四个不同(365、385、395、405 nm)的独立 LED 光源

右图：L-365 辐照度分布图，显示了相邻 L-Band 中的输出能量。对于 365 nm LED，应仅使用 L-Band 测得的数值。
